ManipulationafvisuellekonsekvenszoneriVVM‐redegørelsen”Nationalttestcenter‐forvindmøllervedØsterild”BirkNielsenmanipulereriVVM‐redegørelsen”Nationalttestcenter‐forvindmøllervedØsterild”meddesåkaldtekonsekvenszonerforvindmøllerne.BirkNielsenharændretpådeafstande,dertraditioneltbruges,sådetfremstår,somomThistedogHanstholmikkeblivernævneværdigtpåvirketafvindmøllerne‐mendetgørde.Byernevilbliveendelafetmøllelandskab,hvorvindmøllerneerfremtrædendeelementer,oghvorrotationenafvingerneeriøjnefaldende.DettepapirredegørformanipulationenogbevisermedBirkNielsensegneberegningsmodeller,atdererfusketmedafstandeneiVVM‐redegørelsen.

BirkNielsenstegnestue

BirkNielsen|SwecoArchitectsA/SerhovedrådgiveriforbindelsemedudgivelsenafVVM‐redegørelsenfordetnationaletestcenterforvindmøllervedØsterild.BirkNielsenhariover20årydetrådgivningforlandskabsarkitektoniskeløsningervedudformning,placeringogvisualiseringafvindmøllerilandskabet.Tegnestuenharløstbådestørreogmindreopgaverindenforvindmølleplanlægning.BirkNielsenharfungeretsområdgiverforSkov‐ogNaturstyrelseniforbindelsemedudvalgsarbejdeforopstillingafstorevindmøllerpåland.Tegnestuenharidenneforbindelsegennemførtomfattendeanalyserafforholdetmellemvindmølleroglandskab,afstandszoner,opstillingsmønstre,harmoniforholdogteknikkertilbrugforvisualiseringerogsynlighedsanalyser.TegnestuenharudførtsamledeVVM‐redegørelsermedredaktioneltansvar.Detteinkludererlandskabeligeanalyserogrekognoscering,forholdtilplanlovgivningoglandskabeligebindinger,synlighedsanalyserogvisualiseringer,beskrivelserogvurderingersamtopsætningoglayout.Gennemårenehartegnestuenværetinvolvereti50‐60forundersøgelserogVVM‐redegørelserforvindmølleprojekterogharerfaringfraforskelligartedelandskabstyper,bådepålandogtilhavs.SenestharBirkNielsenfungeretsområdgiverforSkov‐ogNaturstyrelsenogEnergistyrelseniforbindelsemedudarbejdelseafnyestrategierogretningslinjerforfremtidigevindmølleplaceringeriDanmark.Konklusioneroganbefalingerfordettearbejdeersamletirapporten”Storevindmølleridetåbneland”udgivetafSkov‐ogNaturstyrelsen,Miljøministeriet.Rapportenindgårsomendelafredegørelsenfraregeringens”Udvalgforplaceringafstorevindmøllerpåland”(2007).

Konsekvenszoner

Storevindmøllerharstorvisuelindflydelsepåderesomgivelserogkansespåstorafstand.Vindmøllernespåvirkningaflandskabetaftagerdoggradvistiforholdtilafstanden.Zonegrænsererderforetnyttigtredskabtilatvurderedelandskabeligekonsekvenservedopstillingafstorevindmøller.Derarbejdesmedtrekonsekvenszoner:NærzoneMellemzoneFjernzone
Vindmøllernesindvirkningpålandskabetvurderesiforholdtiltreoverordnedeafstandszoner.(Illustration:BirkNielsen)
Nærzonenerdefineretsomdetområde,hvorvindmøllerneerdetdominerendeelementilandskabsbilledet,ogderesproportionertydeligtovergårandrelandskabselementer.Rotationenvilmedvirketilatøgevindmøllernessynlighed.Mellemzonenerdefineretsomdetområde,hvorvindmøllerneerfremtrædendeelementerilandskabet,mendererenskalamæssigbalancemeddeøvrigelandskabselementer.Møllernestilstedeværelsetransformereromgivelsernetiletmøllelandskab,damøllernesstørrelsefortsattydeligtfornemmes,ogrotationenafvingernefortsatfangeropmærksomheden.Fjernzonenerdefineretsomdetområde,hvorvindmøllernefortsatersynligeilandskabet,mendeerunderlagtandre,meredominerendelandskabselementerogpåvirkerikkelandskabsoplevelsenivæsentliggrad.Bådemindreogstørreklyngerafvindmøllerfremstårsomsamledeenhederpådenneafstand.Iområdermedmangevindmøllererdemedtilatsættederesprægpådetoverordnedelandskab,menudenattageopmærksomhedenfraandremerefremtrædendelandskabselementer.Pådenneafstandharrotationenikkelængerenogenpåvirkningafmøllernessynlighed.Zonegrænserneerfastlagtuafhængigtafdenenkeltelandskabstype,idetzonerneafspejlervindmøllernesskalamæssigerelationtilandrelandskabselementerpåforskelligafstand.Hvorsammensætningenogtæthedenafdisselandskabselementersåledesvekslermegetideforskelligelandskabstyper,ændrerdetskalamæssigesamspilmedvindmøllernesigikkevæsentligt.Zonegrænserneindgårbl.a.iMiljøministerietsanbefalingerfrajanuar2007foropstillingafstorevindmøllerpåland.

Beregningsmodeller

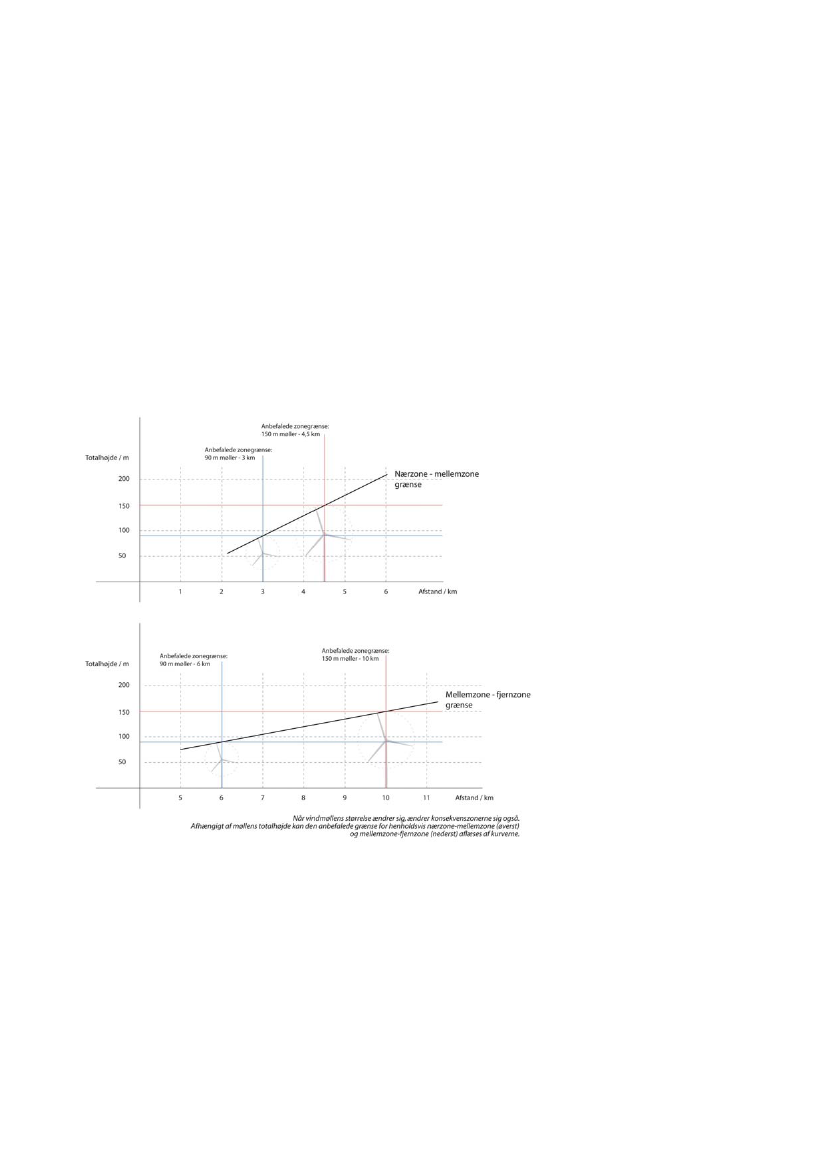

Foren150meterhøjvindmølleanbefalesdetatarbejdemedfølgendekonsekvenszoner:Nærzone:0‐4½km,Mellemzone:4½‐10kmogFjernzone:10‐16kmZonegrænsernehængertætsammenmedstørrelsenpåvindmøllerne.Højeremøllerersynligelængerevæk,ogkonsekvenszonerneforeksempelvis100‐125meterhøjemøllervilsåledesværemindreendfor150meterhøjevindmøller.Deterrelevantathaveretningslinjerforzonegrænserforforskelligemøllehøjder.Derertidligerelavetlignendeundersøgelserafzonegrænserfor90meterhøjemøller(HasløvogKjærsgaard,1996).Vedatsammenlignetidligerevurderingerfor90meterhøjemøllermedvurderingerfor150meterhøjemøllerkanmanopstilleenvejledendegraf,hvorenanbefalingafzonegrænserafhængigtafmøllehøjdekanaflæses.
IllustrationenerudarbejdetafBirkNielsenogbl.a.anvendtirapporten”Storevindmølleridetåbneland”udarbejdetforMiljøministeriet,Skov‐ogNaturstyrelsen,Landsplanområdet,januar2007.
GrafenerblevetbrugtadskilligegangeiforbindelsemedvisualiseringafvindmølleprojekterafBirkNielsenforatfastslåkonsekvenszonerneforforskelligevindmøllestørrelser.Mankanse,atderetlineærtforholdmellemmøllehøjdeogafstandtilmøllen.Detervigtigtatfastslå,atzonegrænserneiskemaetangivesuafhængigtafsigtbarheden.SigtbarhedenbehandlesafBirkNielsensomenselvstændigparameter.

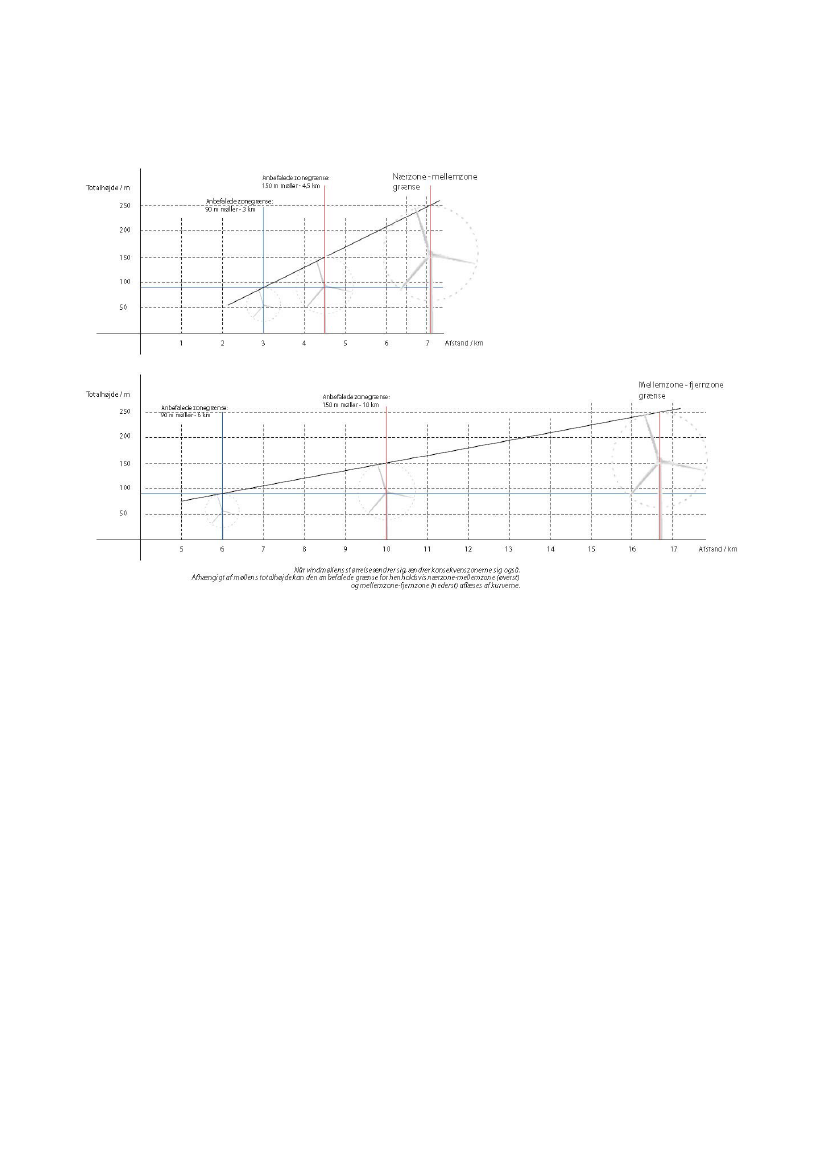

Herunderergraferneforlænget,sådeogsådækkermøllerpåoptil250metershøjde:
Mankanse,atgrænsenmellemnær‐ogmellemzoneforen250metermølleangivestil7,2kilometer(øverstegraf),oggrænsenmellemmellem‐ogfjernzonenangivestil16,7kilometer(nederstegraf).Grafernesanvendelsepåstoremøllerunderbyggesendvidereaf,atBirkNielseni”Rapportfradentværministeriellearbejdsgruppeomforsøgsmøllerpåland”beskriver,atgrænsenmellemmellemzonenogfjernzonenforen200metermølleerpå14km.Pågrafenkanmanaflæse,atzonegrænsenmellemmellemzonenogfjernzonenvurderestil13,5kilometer.BirkNielsenharidettetilfældeåbenbartvilletværepådensikresidepågrundafmøllensstorestørrelseogharopgivetgrænsentil14kilometer.IVVM‐redegørelsenfortestcentretiØsterildangiverBirkNielsengrænsenmellemmellemzonenogfjernzonenforen250meterhøjmølletilatvære13km!

ManipulationiVVM‐redegørelsen

IVVM‐redegørelsenfordetnationaletestcenterforvindmøllervedØsterildangiverBirkNielsenfølgendezonegrænseriteksten:Nærzone:0‐6,5kmMellemzone:4,5‐13kmFjernzone:>13km

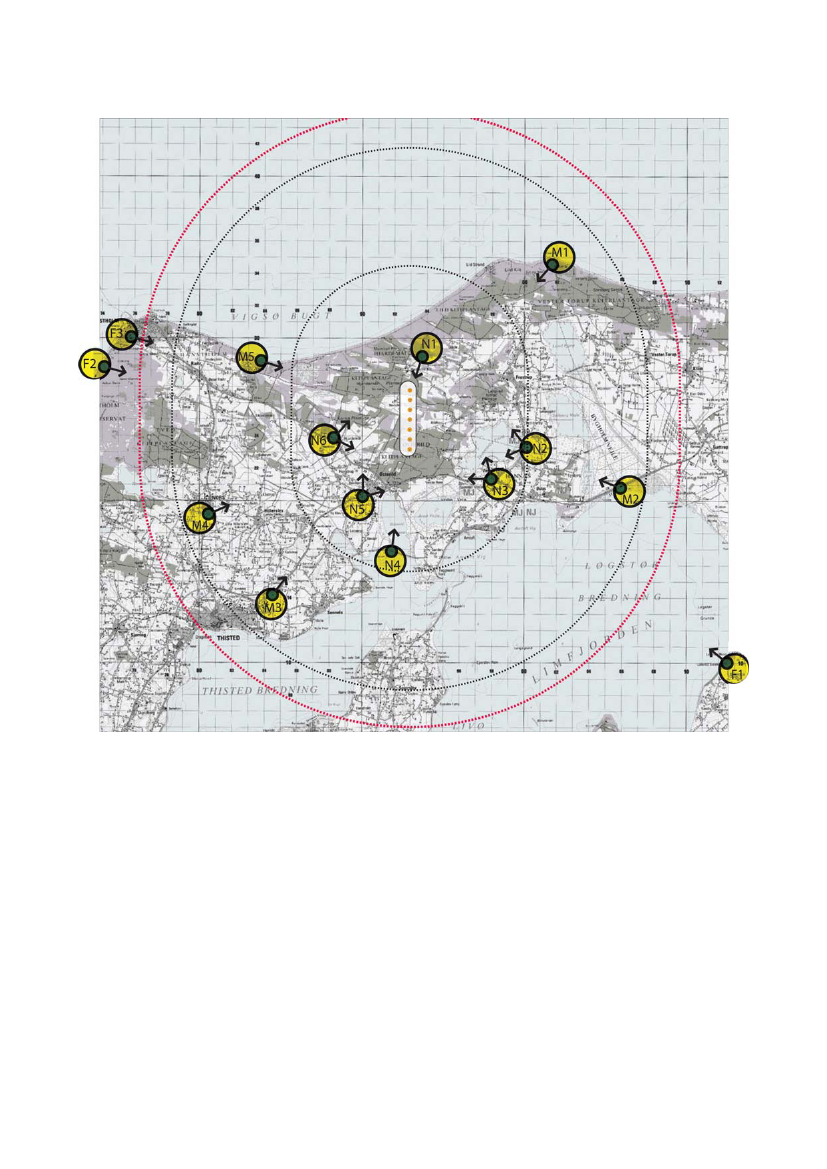

PåkortetiVVM‐redegørelsenside107ses,atzonegrænserneerindtegnetmedfølgendeafstande:Nærzone:0‐7,2kmMellemzone:7,2‐14,7kmFjernzone:>14,7kmDenrødegrænsepåillustrationenerikkeangivetiVVM‐redegørelsen,menangiverdenkorrektezonegrænsemellemmellemzoneogfjernzonepå16,7km,altsånøjagtigt2kilometermereendangivetpåkortetog3,7kilometermereendangivetiteksten.Deterbemærkelsesværdigt,atdenkorrektezonegrænseomfattercentrumafbådeThistedbyogHanstholmbytilligemedenstordelafNationalparkThy,mensdenfejlagtigezonegrænsepræcisholdersigfriafdetobykerner.

Forklaringudbedes

Detvirkerikketroværdigt,atBirkNielsenændrerkonsekvenszonerneidetteprojekt,såzonegrænsernepræcistfriholderThistedogHanstholmfordevoldsommekonsekvensersombeskrevetimellemzonen.Manmåsomminimumforlange,atBirkNielsenforklarer,hvorforVVM‐redegørelsenszonegrænsererbeskrevetforskelligtitekstogillustrationogsamtidigredegørefor,hvorfordenhidtilanvendteberegningsmodelikkebliveranvendtidetteprojekt.Konsekvenszoner250metervindmøllerNærzone/mellemzoneMellemzone/fjernzoneVVM‐redegørelseTekst6,5km13kmVVM‐redegørelseIllustration7,2km14,7kmBeregningsmodel7,2km16,7km
SkemaetviserdeforskelligeangivelserafkonsekvenszonerneiVVM‐redegørelsensammenholdtmedberegningsmodellen.
HvisikkeBirkNielsenkankommemedenplausibelforklaring,måmanantage,atmanipulationenerforetagetbevidstogforlangeansvaretformanipulationenplaceret.VVM‐redegørelsen”Nationalttestcenter‐forvindmøllervedØsterild”bærerpåmangeområderprægafatværehastetigennem,menhvisderbevidstmanipuleresmedfakta,vilennaturligkonsekvensvære,atheleredegørelsenforkastes,ogarbejdetgøresom,meddeltagelseafmerekompetenteogspecieltuvildigerådgivere.
